Всем Привет! Не раз обсуждали тут разные варианты вертикальных лебедок для спорта. Мне кажется перемыли уже все кости этим лебедкам. Были лебедки местного производства. В итоге сделать аналог Gigglepin, Warn 8274 ...  не оставляла идея в покое. Тем более сейчас такие времена, что и притащить Гигл или РедВинч стало напряжнее к нам. Да и по факту в России не было аналогов в производственном масштабе. Посмотрев рынок и увидев стоимость одной лебедки с моторами, то есть не целый комплект даже))) цена была 3х значной и первая цифра 3хх, вспомнилось выражение про тракториста))) Чтобы поддержать трофи спорт и жаждущих себе вертикальную лебедку с пневмороспуском и с возможностью установки 2х моторов... инфу предоставлю чуть позже, еще нужно чуток времени. Готов выслушать Ваши пожелания и мысли. Но за основу брался Гигл, тк он является можно сказать эталоном электрической спортивной лебедки. И имеет массу своих преимуществ по отношению к другим лебедкам.

Параллельно сейчас так же идет разработка моторов с повышенным крутящим моментом. Тут необходимо найти золотую середину, между потреблением и максимальной тягой. Потому что при максимальном крутящем моменте, ток зашкаливает и мы не можем даже увидеть точную цифру Ампеража :)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

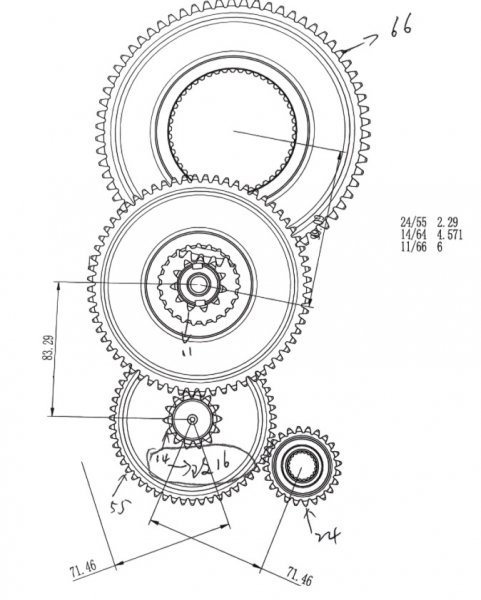

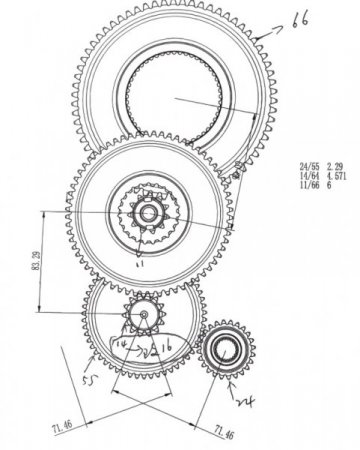

Начинает вырисовываться вот такая картинка. Голова будет 1 вариант под 2 мотора сразу. Можно докинуть шестерню и мотор с соленоидом и будет 2х моторная лебедка. На картинке видна установка как раз с 1 мотором. Передатку сперва сделаем сразу спорт, тк показывает практика, что нету смысла для такой лебедки использовать высокое передаточное число с мощным мотором. Концепция спортивной лебедки тогда теряется просто :)


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Как-то все нету времени добавлять информацию о копии Gigglepin, но cкоро появится в России данная лебедка. Поэтому постараюсь накидать инфы для развития кругозора))

Поскольку лебедка была создана и доработана не только нашими усилиями, но и участие было сторонней организацией. И как-то выделить ее на фоне остальных лебедок, название изначально придумано у нее собственное. На мировом рынке данная лебедка эксплуатируется уже почти 3 года. Даже уже появился клон :D под название RacePice. Но знакомые из Индонезии говорят, что у лебедки RacePace есть огромный минус. они изменили чуток пневмороспуск и он работает хуже. Кстати в Индонезии можно купить обе лебедки. Как будет у нас, покажет только время.

Небольшая картинка виртуальной лебедки. Кто немного знаком с Гиглом, тот сразу все поймет.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Линейка лебедок TracTec для соревнований была спроектирована и изготовлена для обеспечения высочайшего уровня производительности в требовательном мире. Использование материалов и дизайна, которые отличают его от всех конкурентов, — это стандарт, к которому стремятся и другие. Наши лебедки созданы для того, чтобы обеспечить конечному пользователю полную надежность в самых сложных ситуациях и обеспечить непревзойденную мощность, скорость и надежность в критические моменты. Это руководство предоставит вам информацию, необходимую для установки, использования и обслуживания вашей лебедки.


Крепление:

Лебедки TracTec имеют 12 положений крепежных болтов и могут устанавливаться как стоя, так и горизонтально. Всегда необходимо использовать минимум шесть крепежных болтов. Необходимо использовать крепление/пластину для лебедки толщиной не менее 8 мм, которая должна быть надежно закреплена на автомобиле. Невыполнение этого требования может привести к повреждению лебедки или автомобиля.



РЕКОМЕНДАЦИЯ!!!
 Установка лебедки на слабую или изогнутую площадку для лебедки может привести к плохой работе или повреждению лебедки или механизма свободной размотки. Электропроводка
Эта лебедка поставляется с двумя блоками контакторов TT Super Duty Albright, уже подключенными к двигателям. Пожалуйста, следуйте следующим советами:
Используйте кабель сечением 60/70 мм2, соединяющий аккумуляторы с красной клеммой на контакторах через подходящий выключатель.
Используйте кабель сечением 60/70 мм2 от массы аккумулятора (земли) к задней точке заземления (массы) двигателя, расположенной под двигателем.
Используйте кабель сечением 40/50 мм2 или больше от соленоидов к двигателям (при установке собственных двигателей и соленоидов).
Установите контакторы как можно ближе к лебедкам.
Используйте качественные батареи, мы рекомендуем высокопроизводительную литиевую батарею.
Используйте качественный кабель и клеммы аккумулятора, которые установлены профессионально.
Рекомендуется использовать ток 100 А (12 В) плюс генератор переменного тока.
65afaf2100740_.thumb.png.05a36c3397b0100fe4fc403660391a05.png65afb5d219c63_.thumb.png.76134e91a82361cb438a46da48229a45.png65afb63467761_.thumb.png.caa3bda9e1de4b2c4cb89c35edaf16ad.png
Спортивная лебедка продается в полной комплектации. То есть, не надо искать фитинги, шланги, кнопки для подключения пневмобарабана.




Лебедки TracTec очень быстрые и мощные и требуют внимательности при использовании.
Вот несколько советов и приемов, которые помогут вам максимально эффективно использовать лебедку.
НИКОГДА не приближайте конечности к клюзу или лебедке во время работы.
Всегда убедитесь, что вы используете надежную точку для лебежения/наземный якорь.
Не останавливайте лебедку, если она замедлилась или близка к остановке, ОСТАНОВИТЕСЬ. Проверьте, нет ли препятствий под автомобилем или перед ним, а также возможных неисправностей в электрической системе.
Всегда позволяйте лебедке остановится (прекратить вращение), прежде чем переключать ее в другом направлении. При использовании лебедки старайтесь, чтобы колеса вращались с той же скоростью, что и лебедка. Это улучшит сцепление с дорогой и позволит максимально эффективно использовать возможности лебедки.
Всегда держите трос лебедки натянутым, это поможет исключить вероятность закусывание троса между витками. Это также уменьшит риск «динамической» нагрузки и, следовательно, повысит надежность.
Не допускайте намотки троса выше щек барабана, это может привести к изгибу стяжных стержней или, в худшем случае, к поломке корпуса лебедки и/или повреждению троса.


Техническое обслуживание:

Уход за вашей лебедкой TracTec имеет первостепенное значение для ее надежности и постоянной высокой производительности.

Вот несколько советов и рекомендаций:
Лебедка вмещает 0,25 литра масла, и в зависимости от местоположения и температуры климата можно использовать различные сорта масла.

Мы рекомендуем использовать одноразовое масло для лебедок SAE 30 (G10014) для большинства климатических условий, а в чрезвычайно холодном климате используйте Dextron 11ATF.

Масло лебедки следует менять регулярно, не реже одного раза в год. Рекомендуется заменять масло лебедки через 3 дня использования на соревнованиях.

После длительного использования мы рекомендуем разобрать двигатели и очистить их. Проверьте правильность работы щеток и держателей.

Очистите тормозной узел водой, чтобы удалить грязь и пыль, после очистки нанесите тонкий слой водоотталкивающего средства (WD40 или аналогичный).


Примечание.
Не оставляйте тормозной узел заблокированным. Всегда проверяйте, чтобы храповой механизм мог свободно вращаться, если лебедка хранится между мероприятиями.

Запасные части:
Для лебедок TracTec доступен полный спектр расходных материалов, услуг и запасных частей.

65afb52f9a72d_.thumb.jpg.b5851e5ec0a3ffd92322a7e8d63f6641.jpg65afb5150955f_.thumb.png.a182bc088f155ce23e8f8ff0daa8cfb6.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Лебедка TracTec в полном обзоре внешнего вида. С учетом того, что вертикальная спортивная лебедка для трофи уровня Gigglepin в мире стоит +-6к$, то наша доработанная копия будет более чем в 2 раза дешевле и не потеряв надежность-качество!:clapping:

65b4efa9c87b0_.thumb.jpg.31fc103d454c197a0beba686157d5ffd.jpg65b4efa870ed1_.thumb.jpg.c959c0f0e12e4b9ddd98982a2a5e80a9.jpg65b4efa7bceea_gigglepin.thumb.jpg.d6ac192c4f2abfa09b941cbc2ed62602.jpg65b4efa91df87_.thumb.jpg.3decedcaa8881666a49d1a14b913471b.jpg65b4efaa40a15_.thumb.jpg.4beeeb3538cf8f764eade53bcc3c000d.jpg65b4efaae2ce3_.thumb.jpg.52356406a6245da1184e3cdf54a602e8.jpg65b4efab8f75a_.thumb.jpg.8f05db3d2eabadc058c7dca4e84b41e6.jpg65b4efac3965f_.thumb.jpg.c7b06cd2701850d2b19a57d6bb0496fe.jpg65b4efacd7431_.thumb.jpg.71c0ee4e7f7cd005676ab9bb0ad45eea.jpg

И это будет самая быстрая лебедка в России. Передаточное число в комплекте будет +50%. В дальнейшем можно поменять еще на более скоростную версию (хотя куда быстрее:lol:) или на более медленную - тяговую. Комплектация спортивной лебедки ТракТек можете увидеть на первой фотографии этого сообщения.

Возможна оптовая продажа и скидки для спортсменов! Количество будет ограниченное, поэтому можете кидать сообщения в личку для брони, предоплату не надо!!!

К сезону должна появится в России и тогда будет точная цена.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 двигателя лебедки мощностью 8,9 л.с., 12 В
Вес: 60 кг
Тормоз: Внешний храповой тормоз
Зубчатая передача: высококачественные закаленные шестерни.
Передаточное число: 57,6:1
Оригинальные соленоиды Олбрайт.
Водонепроницаемый рейтинг: IP67
Покрытие корпуса лебедки: Серое порошковое покрытие.
Размер барабана: 63 мм
Ток холостого хода: 103 ампера
Габаритные размеры: 527 х 260 х 389
Крепежные болты: М12
Синтетический трос: 12 мм х 40 м.
Ток полной нагрузки: 568 ампер
Номинальное тяговое усилие: 14 000 фунтов (6 300 кг)
Рекомендуемая батарея: не менее 2 батарей емкостью 90 Ач.
Размер кабеля аккумулятора: 50 мм2

Соленоиды крупным планом, чтобы убедиться в надежности.

65b7ac8e5417d_allbright.thumb.jpg.e09c255f0ffdca43a6f342799020fd9b.jpg65b7ae22d8c0b_allbright.thumb.jpg.b251556dd64156f7a6fb548e6263eb98.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ехала-ехала и наконец приехала, Для тех кто хочет побеждать, а не быть участником в RFC и не только. Данная лебедка необходима как руль у машины. По скорости и тяге ей нет равных. Скоро будут еще и КИТы к ней.

Эта лебедка оснащена двумя мощными моторами  легендарными соленоидами Albright DC88-1086PL , что позволяет быстро и эффективно лебедить свою машину. Вы будите всегда быстрее и своих соперников и данная лебедка Вам принесет больше запас времени на прохождение спец участка, тем самым приведет к победе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добавляю картинку с размерами и краткой информацией о лебедки Tractec.

662a078c8a6de_.thumb.jpg.edf20de61289da98cb0c43814bfca46a.jpg662a08748d090_.thumb.png.f9a481b3615484644dbe34fb5e9c2e57.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Купившему лебедку с 1 мая 2024года, будет предоставлен в качестве бонуса Газовые стойки от Вольди Кастом.  Предложение ограничено!!! поэтому кто первый встал, того и тапки.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


Технический паспорт лебедки ТракТек в оригинальном исполнении.

Tractec winch.pdf



Если название лебедки TracTec Вас чем-то  не устраивает. То в этом случаи есть возможность произвести под Вашим личным брендом (с Вашим названием и логотипом). Кол-во штук обговаривается отдельно. Но ради 1ой или 2х штук конечно никто не будет этим заниматься. В этом случаи проще делать внешний тюнинг лебедки по месту. Так же можно покрасить корпус хоть в черный, хоть в красный цвет. Или выделить отдельные детали лебедки (крышку моторов, заливные пробки, установить синтетику другого цвета). Это позволит Вам выделиться внешним видом и придать изюминку-оригинальность. Также есть возможность поменять передаточное число лично для Вас! но необходимо делать расчет модулей шестеренок, не любое передаточное число возможно!  Клиентоориентированность на высшем уровне. Все вопросы можете задавать в личку или тут.
